Controlador de movimiento, optimizado para CNC y automatización, para máquinas herramientas y sistemas de control general.
El controlador de movimiento PMC4 se usa en muchas aplicaciones, desde molinos hasta procesadores, desde CNC hasta instrumentación. El diseño del controlador de retrato es ideal para el montaje en máquinas herramienta como fresadoras, tornos, etc. Hay opciones que hacen que el montaje del controlador sea autónomo o montado en panel.
El PMC4 Portrait es un sistema de control universal de alta calidad, que incluye un PLC completo, controlador de movimiento, pantalla y teclado, la parte frontal es resistente a las salpicaduras. El PMC4 es muy flexible y puede usarse para muchas aplicaciones como CNC, control de procesos, automatización, control de movimiento o para reemplazar un PLC. El PMC4 viene con el lenguaje de programación MAP, el lenguaje de programación fácil de aprender. Para aquellos que no pueden programar, hay un servicio de diseño de plantillas y servicios de programación.
- Conexión de alimentación separada para los controladores de salida con una operación de hasta 48 voltios.
- 8 salidas TTL (para accionar motores paso a paso, etc.)
- 8 controladores de alta potencia (hasta 4 amperios de salida) con protección.
- 4 entradas / salidas bidireccionales se pueden usar como salidas de entrada o ambas.
- Las entradas opto aisladas pueden configurarse en nivel TTL o estilo PLC (24 voltios).
- 4 salidas analógicas (16 bits) dan +/- 10 voltios.
- 4 entradas analógicas de alta velocidad +/- 2048 M.V.
- Puertos serie RS485, RS232 y CAN.
- 4 entradas de encoder dedicadas con pulsos Z.
- 3 counters para encoders de jog o counters generales.
- puerto USB, para uso con almacenamiento masivo, etc.
- 2 MB de memoria respaldada por batería estática.
- 64 MB de RAM DDR para ejecutar programas.
- 16MB de memoria flash.
- Pantalla TFT clara brillante con 640 por 480 píxeles, 65536 colores.
- Teclado QWERTY táctil a prueba de salpicaduras.
- Opciones de potencia amplia de 13 a 32 voltios (baja potencia).
- Incluye un control de jog para cambiar la velocidad sobre la marcha, etc.

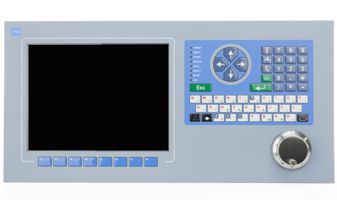

El PMC4 Landscape está diseñado para adaptarse a los paneles eléctricos y es ideal para máquinas como las guillotinas en las que el panel frontal de la máquina es ancho pero tiene pero no es alto. Hay una caja posterior que hace posible montar el controlador en la superficie en lugar de montarlo en un panel.
El PMC4 es muy flexible y puede usarse para muchas aplicaciones como CNC, control de procesos, automatización, control de movimiento o para reemplazar un PLC. ProCut es una aplicación diseñada para guillotinas de corte de papel y metal, permite al operador ingresar una lista de cortes a través de menús fáciles de usar. ProCut tiene funciones automáticas que hacen que el corte de etiquetas y tiras sea fácil y rápido de usar, a través de menús dedicados.
- Conexión de alimentación separada para los controladores de salida con una operación de hasta 48 voltios.
- 8 salidas TTL (para accionar motores paso a paso, etc.)
- 8 controladores de alta potencia (hasta 4 amperios de salida) con protección.
- 4 entradas / salidas bidireccionales se pueden usar como salidas de entrada o ambas.
- Las entradas opto aisladas pueden configurarse en nivel TTL o estilo PLC (24 voltios).
- 4 salidas analógicas (16 bits) dan +/- 10 voltios.
- 4 entradas analógicas de alta velocidad +/- 2048 M.V.
- Puertos serie RS485, RS232 y CAN.
- 4 entradas de encoder dedicadas con pulsos Z.
- 3 counters para encoders de jog o counters generales.
- puerto USB, para uso con almacenamiento masivo, etc.
- 2 MB de memoria respaldada por batería estática.
- 64 MB de RAM DDR para ejecutar programas.
- 16MB de memoria flash.
- Pantalla TFT clara brillante con 640 por 480 píxeles, 65536 colores.
- Teclado QWERTY táctil a prueba de salpicaduras.
- Opciones de potencia amplia de 13 a 32 voltios (baja potencia).
- Incluye un control de jog para cambiar la velocidad sobre la marcha, etc.

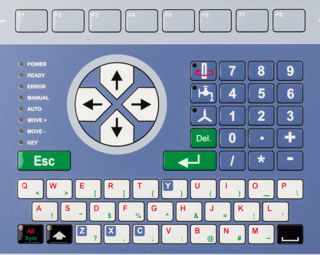

Teclado QWERTY a prueba de salpicaduras
- Diseño táctil duradero y de calidad.
- Reversa de policarbonato impresa a la inversa.
- El frente de aluminio fuerte protege los interruptores de llave.
- Frontal abovedado brillante, fácil de leer y limpio.
El teclado PMC4 es fácil de usar, táctil y duradero. La cubierta está hecha de policarbonato, que se imprime al revés para que las letras no se desgasten, El frente es abovedado y esto da una sensación de calidad. La parte frontal es fácil de limpiar y resistente a químicos. La durabilidad se garantiza mediante el uso de una placa posterior resistente hecha de aluminio, Esto protege los interruptores de llave contra la presión excesiva. Este diseño le da al teclado una sensación de calidad con buena tactilidad. Algunos controladores han estado fuera durante más de 17 años sin ningún tipo de mantenimiento. El teclado también cuenta con 8 LED que se pueden usar para aumentar la conciencia del usuario.

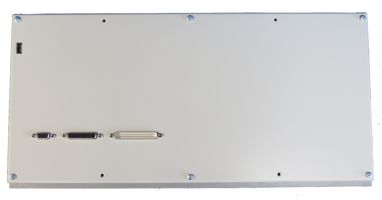

Caja de aluminio duradera (se muestra el paisaje)
- Aluminio duradero recubierto en polvo de 2 mm.
- Fácil de montar en panel, o kit de montaje de pod disponible.
- Buen blindaje EMC, admite conectores de tipo D.
- El frente de aluminio proporciona un excelente teclado.
En el caso del paisaje PMC4, está hecho de aluminio con recubrimiento en polvo de 2 mm duradero. La versión Portrait no está recubierta de polvo, ya que normalmente se suministra como un sistema independiente, sin embargo, la caja posterior está recubierta de polvo. Esto no solo es duradero, pero también proporciona una excelente detección de problemas de EMC para el controlador. Los conectores son conectores tipo D, comúnmente disponibles, confiables y rentables. El estuche está diseñado para ser montado en panel, o hay un POD que facilita la instalación del PMC4.
Pantalla LCD de calidad fotográfica VGA
- VGA (640 por 480) píxeles, pantalla con calidad fotográfica.
- 65,536 colores.
- Pantalla transparente, con ventana de policarbonato.
- Luz de fondo LED altamente eficiente y de larga duración.
PMC4 es compatible con una pantalla TFT de calidad fotográfica clara brillante. Para garantizar la longevidad, la pantalla tiene una luz de fondo LED, Las luces traseras LED proporcionan una luz de fondo blanca clara que es muy eficiente. No es necesario utilizar un protector de pantalla con pantallas LED, ya que en la mayoría de los casos la pantalla durará más de 10 años. Próximamente se planean nuevas versiones con pantalla táctil y más memoria. El sistema operativo admite muchos modos de visualización de gráficos y texto. Esto hace que escribir menús de colores y efectos sea más fácil. Mapa explota estas instalaciones y soporta fácil de usar.
Codificador de pulsos manual incorporado
Elección del codificador de pulso digital para el control de jog, que se puede usar como entrada de jog y para controlar la velocidad en tiempo de ejecución.

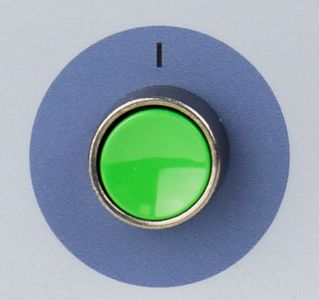

Construido en el interruptor de inicio (retrato)
El controlador de retrato tiene algunas funciones adicionales que facilitan la implementación de CNC. La imagen de arriba muestra un interruptor de inicio, sin embargo, esto se puede personalizar para adaptarse a las máquinas personalizadas.
Construido en E parada (retrato)
El controlador de retrato tiene una parada de emergencia incorporada como se muestra en la imagen anterior, sin embargo, se puede personalizar para adaptarse a las máquinas personalizadas.
Cerradura de seguridad incorporada (retrato)
El controlador de retrato tiene un bloqueo de seguridad incorporado, que se puede usar para indicar al controlador que el sistema está funcionando en un modo de desplazamiento seguro, alternativamente puede usarse para evitar que la máquina sea operada por personal no autorizado.
Hardware avanzado
- E / S flexible diseñada en un FPGA.
- Modelo de memoria grande, DDR, flash y RAM estática.
- Diseño sin ventilador altamente eficiente.
- 8 paneles de capas con dispositivos montados en superficie.
PMC4 presenta una electrónica altamente avanzada, la arquitectura es flexible y se puede personalizar para adaptarse a las aplicaciones. La CPU es un dispositivo Coldfire de alta potencia que funciona a 160 MIPS. Los controladores son MOS FET que cuentan con protección y pueden conducir Contactores, etc. directamente. La placa de circuito está hecha de 8 capas y está construida en nuestra propia fábrica, inspeccionada con rayos X.
Salidas PMC4
- 8 Salidas TTL (nivel lógico).
- 8 Salidas de corriente alta.
- 4 Salidas bidireccionales.
- Voltios de salida de activación de disco libre.
El PMC4 tiene 8 salidas TTL, para conducir motores paso a paso, etc. 8 Salidas de corriente alta con protección de salida que pueden controlar directamente contactores, cilindros de aire, etc. También tiene 4 salidas de salida / entradas.
Sistema de entrada flexible PMC4
- 4 bancos o entradas seleccionables.
- 16 entradas de propósito general.
- 4 salidas bidireccionales.
- 2 contadores de 32 bits para encoders de impulsos o contador de impulsos.
El PMC4 tiene un sistema de entrada flexible. Hay 16 entradas configuradas en bancos de 4 de 4 entradas. Estos bancos se pueden configurar como un estilo TTL donde las entradas son activas bajas, esto está diseñado para interactuar con encoders, etc. Las entradas TTL también son más rápidas (a medida que el voltaje es más bajo). Cuando se configura como estilo PLC, el banco de entradas se activa 24 voltios (como los PLC). Cualquier entrada puede configurarse como una entrada de contador o como un par para encoders jog, etc. También hay 4 entradas que están asociadas con las salidas bidireccionales, estas entradas son de estilo PLC.
Puertos seriales
- Cuatro puertos RS 232 con cable.
- Dos cables RS485.port
- Red de área del controlador (CAN).
- puerto serie USB2 para memoria flash.
Puerto RS232 con 4 cables, también admite comunicaciones de 2 cables, admite velocidades de baudios de 7 u 8 bits de hasta 230,4 KBPS. RS485 ofrece tasas de baudios de caída múltiple de 50 a 230400 BPS. Controller Area Network (CAN) se utiliza en muchas aplicaciones industriales y se comprueba con errores. El host USB es compatible para que el PMC4 pueda leer memorias flash, etc. Hay un puerto de expansión que se puede usar para conectarse a una tarjeta de interfaz conectada en serie externa que utiliza SPI.
Entradas dedicadas del encoder
- Cuatro entradas de encoder de cuatro hilos dedicadas.
- Cada canal tiene una entrada de pulso Z.
- Entradas de alto rendimiento (más de 1 MHz).
- Entradas diferenciales tolerantes al voltaje.
Entradas analógicas
- ADC de cuatro canales con un rango de +/- 2048mv.
- Conversión a muy alta velocidad.
- Impedancia de entrada muy alta.
- Fácil de implementar entradas 0-20ma o 4-20ma.
Salidas analógicas
- DAC de cuatro canales con un rango de +/- 10V.
- Conversión a muy alta velocidad.
- 16 Bits de resolución.
- Salidas de precisión estables.
Múltiples timers flexibles
- Múltiples timers de hardware con interrupción.
- 1 Nosotros timers de marcación, (32 bits).
- 8 timers están disponibles para MAP.
- Timers programables para subir / bajar.
Opciones de software para el PMC4
Opciones de software
- MAP es un lenguaje de programación fácil de usar.
- Programa escrito personalizado un EXE.
- Gcode para aplicaciones CNC.
- Plantillas de software.
Lenguaje de programación MAP
- Lenguaje de programación fácil de aprender
- 117 comandos MAP algunos con 12 opciones.
- Programación rápida, predecible y precisa.
- PLC completo incluido, sin tiempo de exploración.
Map es una programación fácil de usar, que se puede programar en línea o fuera de línea. Los programas también pueden escribirse en código G y importarse a MAP. Esto hace que sea fácil usar las ventajas de ambos sistemas. Para facilitar la programación, los comandos están en grupos, hay 14 grupos.
Capacidad CNC
- El intérprete de código G se incluye en MAP.
- Importe y mezcle código G con MAP.
- Opciones para fresadoras, tornos, etc.
- Importar código G como un programa.
El software MAP es compatible con el Código G, que se puede usar para tornos, enrutadores, cortadoras láser, trituradoras, fresadoras, etc. MAP un lenguaje flexible que puede incluir código G o código G puede incluir MAP para G Code ++. La imagen de arriba muestra un gran archivo de código G de más de 43,000 movimientos de código G, para hacer implantes de zapatos. El mapa permite la anidación y otras características que hacen que las aplicaciones de código G sean rápidas y fáciles de implementar.
Controlador lógico programable
- Controles de entradas y salidas fáciles
- Entradas y salidas analógicas de precisión rápida
- Sin restricciones de temporizador de exploración
- Matemáticas y control de movimiento
MAP está diseñado para ofrecer una solución completa para el control de máquinas o procesos. MAP ahora admite muchos de los comandos que hacen que los programas PLC sean muy fáciles de implementar. Hay comandos especiales que procesan las entradas, los puertos de salida también son fáciles de manipular, porque no hay un ciclo de escaneo como el de los PLC tradicionales. El modelo de memoria es flexible y se puede asignar memoria, lo que permite al controlador implementar aplicaciones de aplicaciones de sondeo y almacenamiento. La combinación de funciones de PLC, matemáticas, memoria, entrada, salida y control de movimiento facilita la implementación de aplicaciones de PLC difíciles.
Nuevo producto próximamente
Diseñado para ser utilizado en el taller, donde la ergonomía hace que el controlador sea fácil de usar ya que el teclado se coloca en un ángulo cómodo. Diseñado principalmente para máquinas como tornos y fresadoras. El producto estará disponible a principios de 2019.
Control de movimiento optimizado por CNC, para máquinas herramienta, automatización, con PLC y Man Machine Interface, la pantalla grande PMC4
Uno de los sistemas de control más flexibles disponibles, el siguiente sistema después del PLC, sin el problema de que el software se vuelva obsoleto debido a las actualizaciones de Windows. Hay tres opciones de pantalla grande para el PMC4, que es un controlador de propósito general para CNC, control de movimiento, automatización, control de procesos, instrumentación y control general. PMC4 tiene un diseño flexible y es fácil de personalizar para aplicaciones difíciles. PMC4 se puede utilizar para controlar un proceso completo ya que cuenta con un PLC completo, un controlador de movimiento y una interfaz Man Machine, con un teclado QWERTY. El PLC es rápido y flexible, puede capturar pulsos que son micro segundos rápidos. Esto hace que el PMC4 sea la elección perfecta para muchas aplicaciones, como sierras voladoras, guillotinas, depositantes, soldadoras, taladradoras, máquinas personalizadas, control de procesos y muchas más aplicaciones.
